نقشه مناطق پرواز ممنوع جمهوری اسلامی ایران

تعداد بازدید: ۹۵۷۴

PDF

۳,۷۳۷.۹ کیلوبایت

۱۰ فروردین ۱۴۰۳

توضیح مختصر
هر خلبان باید قبل از پرواز در مورد شرایط منطقه پرواز و موقیعتی که در آن قرار دارد و همچنین وضعیت جوی اطلاع کامل داشته باشد. خلبان های پهپاد نیز به ماننده خلبان های هواپیما باید اطلاعات کافی قبل از پرواز بدست آورند.
توضیحات
ارائه پهپادهای آماده برای پرواز از جانب کمپانی ها و وجود خلبان خودکار در آن، کار هدایت پرنده کمی ساده کرده است و ازین رو تعداد زیادی از علاقه مندان با خرید این محصولات تمایل به تجربه ی پرواز دارند اما به دلیل عدم آگاهی از یک سری اطلاعات دچار دردسر و مشکلاتی می شوند. در کشور ما مرکز ساماندهی پهپادهای غیر نظامی با برگزاری دوره های آموزشی سعی بر آشنا کردن علاقه مندان با قوانین پروازی دارد. بخش مهمی از این آموزش مربوط به شناخت مناطق پرواز ممنوع می شود که به صورت خلاصه آن را برای شما شرح می دهیم.



NATO Phonetic Alphabet

برای شناخت شرایط منطقه، همراه داشتن نقشه اطلاعات پروازی کشور و نحوه ی قرائت آن بسیار حائز اهمیت است. این نقشه را می توانید در اینجا دانلود کنید یا آن را به صورت آنلاین از طریق وبسایت Map.XED.ir به آن دسترسی داشته باشند. بعد از پیدا کردن محل پرواز بر روی نقشه قطعا با علامت های زیادی در محل خود مواجه هستید که در زیر به تعدادی از آنها می پردازیم. همچنین برای آگاهی از شرایط جوی پرواز می توانید از این اپلیکیشن استفاده کنید.
در تصویر بالا حروف الفبای هوانوردی را مشاهده می کنید که گام نخست برای شناخت سایر علائم و عبارات هوانوردی است. علامت هایی که توجه بیشتری باید به آن ها داشت شامل موارد زیر می شود.

پرواز بکلی ممنوع⛔️ =  P

پرواز محدود و فقط با مجوز قبلی ✋️ = R

پرواز خطرناک  ⚠️ = D

هشدار پرواز احتمالی = C

PAPA Area

👈 منطقه PAPA ⛔️

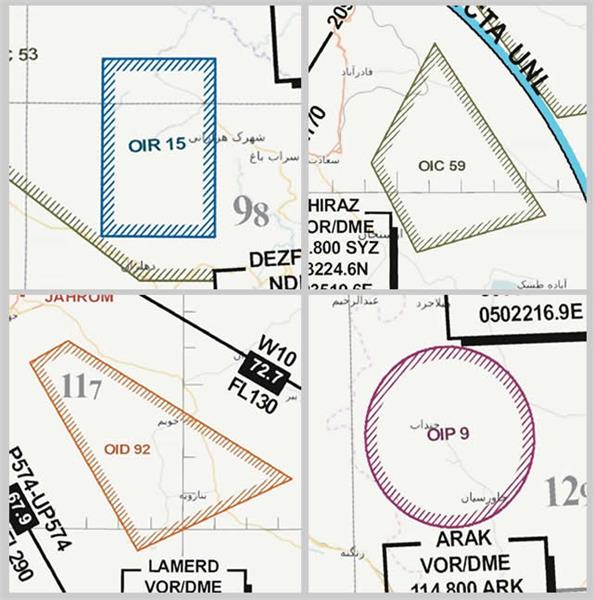

که در نقشه با OIP نمایش داده شده و حریم ها به رنگ زرشکی هستند، پرواز بکلی ممنوع (Prohibited) میباشد. این مناطق دائما توسط پایگاه‌های پدافند هوایی پایش و محافظت می شوند.




ROMEO Area




👈 منطقه ROMEO ✋️
که در نقشه با OIR نمایش داده شده و حریم ها به رنگ آبی هستند ، پرواز محدود (Restricted) و با مجوز قبلی میباشد.
این مناطق معمولا توسط یگانهای پدافندی محافظت می شوند و در آنها مناطق حساس یا حیاتی وجود دارد.





DELTA Area


👈 منطقه DELTA ⚠️
که در نقشه با OID نمایش داده شده و حریم ها به رنگ نارنجی هستند، پرواز خطرناک (Danger) میباشد. این مناطق عموما مناطق برگزاری رزمایش ها، میدانهای تیر، مناطق تست توپخانه و امثال آن هستند. پرواز در این مناطق بدون هماهنگی با ارگانی که مالکیت حریم هوایی با وی می‌باشد مخاطره آمیز است.


CHARLIE Area


⬆️ 👈 منطقه CHARLIE 🚁👮
که در نقشه با OIC نمایش داده شده و حریم ها به رنگ سبز و هشدار پرواز احتمالی (Caution) هستند. در هنگام پرواز در این مناطق مراقب سایر پروازها باشید و ترجیحا زیر ارتفاع 100 متر با پهپاد پرواز نمایید.


منطقه فرودگاه AIR PORT یا Aerodrome


👈 منطقه فرودگاه AIR PORT یا Aerodrome 🏁 ✈️
که در نقشه به صورت دایره قرمز نمایش داده شده و حریم فرودگاه هستند ، پرواز بدون هماهنگی برج مراقبت در این مناطق ممنوع است. علامت دو دایره درون هم، فرودگاه نظامی و یک دایره با چهار گوشه شبیه ساعت، فرودگاه غیر نظامی است.
از دیوار فرودگاه بیش 2.5 کیلومتر فاصله و در جهت طول باند(مسیر تقرب یا فاینال باند) بیش از 8 کیلومتر فاصله بگیرید.
همچنین هر چه به فرودگاه نزدیک تر شوید باید ارتفاع کمتری بگیرید.


جدول محدودیت های پروازی پهپادها


☝️بر اساس جدول فوق از اماکن مختلف، مناطق نظامی و سیاسی، خطوط انتقال برق و نفت و گاز و بزرگراه ها و پمپ بنزین‌ها و … فاصله بگیرید.

DJI Airport Risk Zone Map


DJI Airport Risk Zone Map Details
نقشه GEO Zone شرکت DJI به تفکیک ریسک پذیری فرودگاه‌ها

با توجه به تفاوت ایمنی مربوطه به فرودگاه‌های مختلف، تقسیم بندی بر اساس سه دسته: ریسک بالا، ریسک متوسط و ریسک کم تعریف شده است



امید است با آموزش‌های ارائه شده فضای کشور را هم از لحاظ ایمنی ،امنیت و حریم های خصوصی محافظت نمائیم.

منطقه (PAPA (P :

که در نقشه بالا با OIP نمایش داده شده و حریم ها به رنگ زرشکی هستند، پرواز بکلی ممنوع (Prohibited) می باشد. این مناطق دائما توسط پایگاه‌های پدافند هوایی پایش و محافظت می شوند.

منطقه (ROMEO (R:

که در نقشه بالا با OIR نمایش داده شده و حریم ها به رنگ آبی هستند ، پرواز محدود (Restricted) و با مجوز قبلی می باشد.
این مناطق معمولا توسط یگانهای پدافندی محافظت می شوند و در آنها مناطق حساس یا حیاتی وجود دارد.

منطقه (DELTA (D:

که در نقشه بالا با OID نمایش داده شده و حریم ها به رنگ نارنجی هستند، پرواز خطرناک (Danger) میباشد. این مناطق عموما مناطق برگزاری رزمایش ها، میدانهای تیر، مناطق تست توپخانه و امثال آن هستند. پرواز در این مناطق بدون هماهنگی با ارگانی که مالکیت حریم هوایی با وی می‌باشد مخاطره آمیز است.

منطقه (CHARLIE (C:



که در نقشه بالا باOIC نمایش داده شده و حریم ها به رنگ سبز و هشدار پرواز احتمالی (Caution) هستند. در هنگام پرواز در این مناطق مراقب سایر پروازها باشید و ترجیحا زیر ارتفاع 100 متر با پهپاد پرواز نمایید.

منطقه فرودگاه AIR PORT یا Aerodrome:

که در نقشه به صورت دایره قرمز نمایش داده شده و حریم فرودگاه هستند، پرواز بدون هماهنگی برج مراقبت در این مناطق ممنوع است. علامت دو دایره درون هم، فرودگاه نظامی و یک دایره با چهار گوشه شبیه ساعت، فرودگاه غیر نظامی است.
از دیوار فرودگاه بیش 2.5 کیلومتر فاصله و در جهت طول باند(مسیر تقرب یا فاینال باند) بیش از 8 کیلومتر فاصله بگیرید.
همچنین هر چه به فرودگاه نزدیک تر شوید باید ارتفاع کمتری بگیرید.



توجه : برای اطلاعات بیشتر فایل PDF  را دانلود کنید.
